Thorens TD-190 black - 1950 руб. |
Thorens TD-190 silver - 1850 руб. |
Новый тонарм TD 190-2 |
| Принцип: | Полностью автоматический |
| Привод проигрывателя: | Ременный |
| Мотор: | Электродвигатель постоянного тока с электронным управлением |
| Переключение скоростей: | Ручное |
| Диапазон воспроизводимых частот: | 10 - 22000 Гц |
| Напряжение сети: | 100 – 240 В (переменного тока) |
| Частота напряжения сети питания: | 50/60 Гц |
| Потребляемая мощность: | 1,5 Вт |
| Скорость вращения опорного диска: | 331/3, 45 , 78 об/мин |
| Низкочастотная и высокочастотная детонация: | ± 0,07/0,04 % (DIN/WRMS) |
| Диаметр опорного диска: | O 304 мм |
| Отношение сигнал/шум (DIN 45 500): | Невзвешенный рокот 46 дБ, взвешенный рокот 72 дБ |
| Эффективная длина тонарма: | 211 мм |
| Детонация: | 0,12 % |
| Соотношение сигнал/шум: | 68 дБ |
| Угол смещения: | 26 град. |
| Вынос: | 19,5 мм |
| Погрешность тангенциального следования: | 0,15 град./см рад. |
| Тонарм: | Thorens TP19-1 |
| Головка звукоснимателя: | Ortofon OMB 10, HiFi DIN 45 500 |
| R | правый канал, красный провод |
| RG | правый канал, земля, зеленый провод |
| GL | левый канал, земля, синий провод |
| L | левый канал, белый провод |
| Алмазная игла для скорости 33-45 об/мин, эллипс: |
Игла 10 18 x 8 мкм |
| Алмазная игла для скорости 78 об/мин,
коническая: |
Игла 65 мкм |
| Прижимная сила: | 15 мН |
| Частотный диапазон: | 10 Гц – 22000 Гц |
| Выход: | 4 мВ |
| Прижимная способность: | (315 Гц) 80 нм |
| Вес головки звукоснимателя: | 2,5 гр. |
| Полная ёмкость, провода тонарма и аудио кабели: | Около 160 пф |
| Тип выходных разъемов: | Коннекторы - RCA |
| Ширина: | 440 мм |
| Высота: | 119 мм |
| Глубина: | 360 мм |
| Вес: | 6,5 кг |
 |
 |
 |
 |
Установите регулятор прижимной силы (1) на "0", а ручку регулировки противоскатывающей силы (2) поверните против часовой стрелки до упора (Рис. 1). |

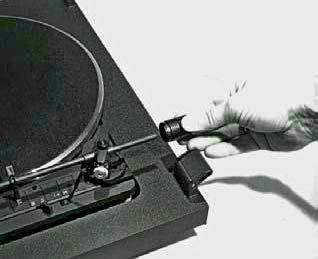

Наверните противовес тонарма (3) на заднюю трубку тонарма (См рис. 1). |
|
Снимите тонарм (4) с подставки и переместите его на небольшое расстояние в направлении центра опорного диска. |
|
Установите рычаг подъема (5) в положение DOWN (Вниз), при этом удерживая тонарм (Рис. 2). |
|
Точная балансировка тонарма может быть выполнена путем поворота противовеса (3) для того, чтобы он мог свободно висеть над опорным диском. |
|
Переместите тонарм назад на подставку. |
|
Сейчас вы можете отрегулировать прижимную силу (1) и противоскатывающую силу (2). |
|
Отрегулируйте ее на значение 1,5 мН (миллиньютонов) для головки звукоснимателя OMB 10, установленной на заводе. |
|
Значения требуемой противоскатывающей силы смотри в таблице внизу: |
 |
|
|||||||||||||||||||||||||||||||||
 |
Установка или замена головки звукоснимателя |
Вместо головки звукоснимателя, входящего в комплект поставки производителя, можно
установить другую головку со стандартными крепежными отверстиями диаметром 0,5” и весом от
3 до 10 грамм. |
|
Для этого ослабьте стопорное кольцо (9) и снимите корпус головки звукоснимателя (Рис. 3). |
|
| Отверните головку и осторожно отсоедините цветные сигнальные провода от выводов головки с помощью пары пинцетов. |
|
Наверните новую головку на корпус, но не затягивайте ее. |
|
Подключите провода к выводам при соблюдении требуемой кодировки. |
|
Примечание: пример, применим только к головке звукоснимателя OMB 10! Для выполнения точной регулировки так называемого выноса иглы вставьте корпус звукоснимателя с головкой в установочный уровень, входящий в комплект поставки. |
Регулировка выполнена правильно, если игла находится на одном уровне с V-образной канавкой на уровне, если смотреть сверху. Если смотреть со стороны, то игла должна быть видна в пределах прямоугольной канавки уровня. Отрегулируйте головку в корпусе, пока не будет достигнуто требуемое положение. В конце затяните установочные винты, установите корпус звукоснимателя с головкой на тонарм и затяните стопорное кольцо. ВНИМАНИЕ! При выполнении этих процедур установки и регулировки следует соблюдать особую осторожность, чтобы не повредить тонкую иглу и иглодержатель в результате неконтролируемых и резких движений.
 |
ВНИМАНИЕ! При выполнении этих процедур установки и регулировки следует соблюдать особую осторожность, чтобы не повредить тонкую иглу и иглодержатель в
результате неконтролируемых и резких движений. Замена иглы Любая игла подвержена износу даже при нормальных условиях эксплуатации. |
Поэтому, категорически рекомендуется осуществлять осмотр головки звукоснимателя и иглы примерно через каждые 500 часов эксплуатации. |
|
Этот связано с тем, что изношенная или поврежденная игла может повредить ваши любимые виниловые пластинки! Для воспроизведения раритетных пластинок на 78 оборотов с получением оптимальных результатов оригинальная игла должна быть заменена на соответствующую специальную иглу, предназначенную для пластинок на 78 оборотов. Для получения дополнительной информации и подробных данных обратитесь к вашему дилеру фирмы THORENS. |
|
R = красный, правый канал;
RG = зеленый, правый канал, земля;
L = белый, левый канал;
LG = синий, левый канал, земля |
Выбор скорости
С помощью рукоятки, расположенной с левой стороны, можно установить скорость воспроизведения: 33, 45 и 78 об/мин.
Выбор диаметра пластинки
С помощью кнопки (6), расположенной с правой стороны рядом с тонармом, можно редварительно
настроить диаметр пластинок, где значение 17 см используется для синглов, а значение 30 см для
долгоиграющих виниловых пластинок. Эта функция необходима только в том случае, когда управление проигрывателем осуществляется в автоматическом режиме.
Автоматический запуск
Снимите прозрачную защитную крышку иглы, осторожно потянув ее на себя. Рычаг подъема (5) должен находиться в положении UP (Вверх). Установите рукоятку (7) в положение Start и тонарм автоматически опустится на пластинку.
Ручной запуск и подъем тонарма
Установите рычаг подъема (5) в положение UP (Вверх). Снимите тонарм с подставки и установите его над вводной канавкой пластинки. Сейчас электродвигатель и опорный диск начнут вращаться. При опускании рычага подъема (5) тонарм плавно опускается, что очень благоприятно сказывается на ваших любимых пластинках. С помощью рычага подъема тонарм может повторно
перемещаться вверх и вниз в любом направлении относительно пластинки при одновременном вращении опорного диска.
Выключение
После достижения выводной канавки тонарм автоматически поднимается и возвращается на свою подставку. Электродвигатель выключается. Вы также можете выключить проигрыватель путем перемещения рукоятки (7) в положение Stop, или путем поднятия рычага подъема (5) в положение UP (Вверх) и возврата тонарма рукой в положение на держатель.
